奥深いIllustratorの[パスファインダー]パネルの下の段

この記事は鷹野雅弘によって執筆されました。
公開日:2015年9月11日、更新日:2016年5月12日

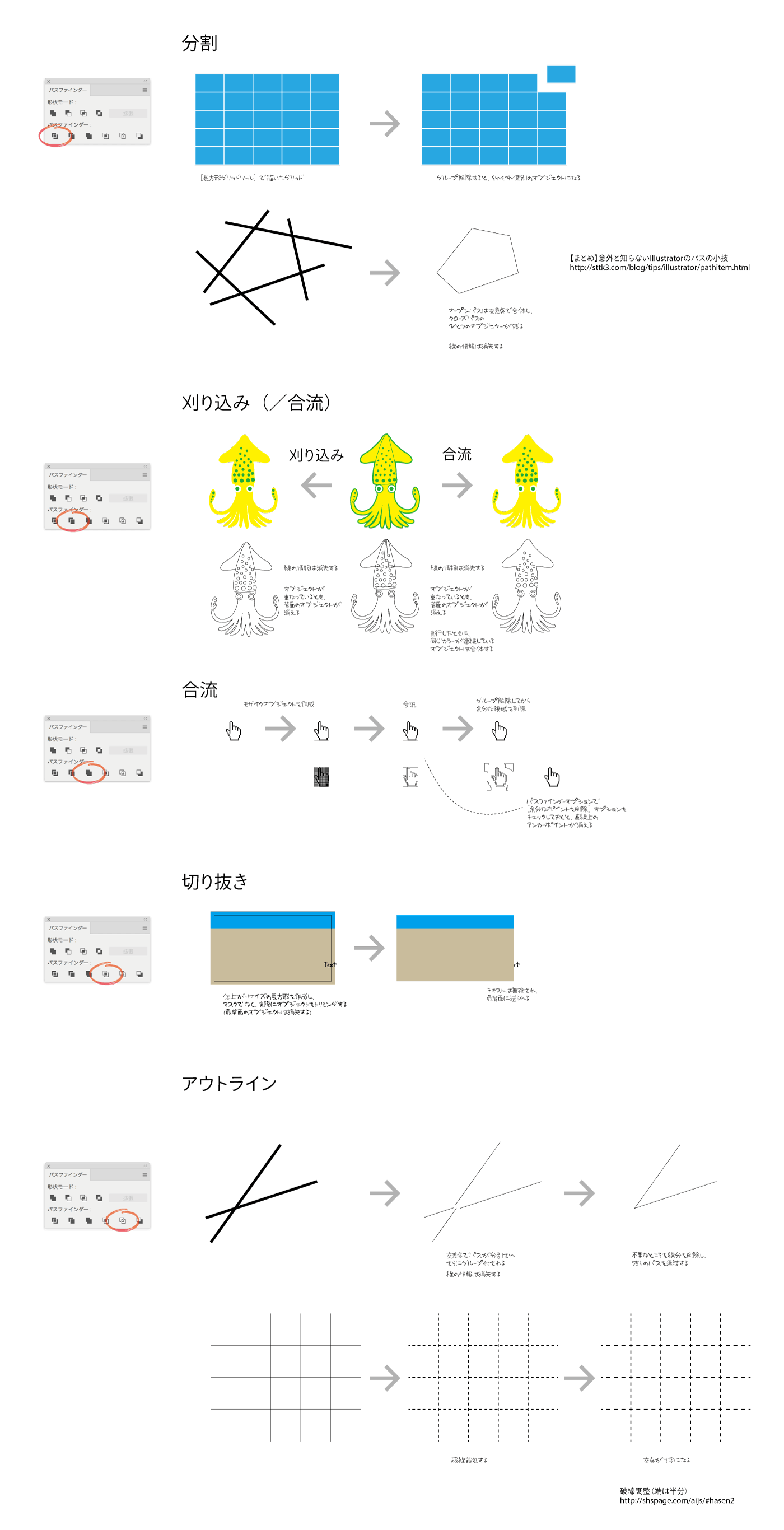

Illustratorの[パスファインダー]パネルの上の段は、単純に図形の足し算、引き算的なものですが、ちょっとややこしいのが下の段。

でも、使いところがハマると、とても活用しがいがあります。

たとえば、[モザイクオブジェクトを作成]を実行したあと、同じカラーのオブジェクトを合体する場合、[合体]を実行する前に事前に同じカラーのオブジェクトを選択しておく必要がありますが、[合流]を使えば、(面倒な)選択する作業をスキップできます。

[刈り込み]と[合流]、ぱっと見た目は同じ結果になっているように見えますが、グループ解除してから、それぞれのオブジェクトを離してみると一目瞭然です。

対象となるオブジェクトが塗りのみの場合、塗りと線がついている場合、線のみの場合で結果が異なります。

ボタン名英語名塗りのみ塗りと線線のみ
分割Divide前面の図形に 隠れた領域は消え、 パスの交差部分で 塗りが分割される塗りや線は保持される前面の図形に 隠れた領域は消え、 パスの交差部分で 塗りが分割される
刈り込みTrim前面の図形に 隠れた領域は消える線の情報は消失する塗りがないので 適用できない
合流Merge「刈り込み」と同じ結果線の情報は消失する 同じ塗りは合体する塗りがないので 適用できない
切り抜きCrop最前面のオブジェクトで マスクしたように そのほかの領域が 消失する 背面にオブジェクトが ない領域は 透明のオブジェクトになる線の情報は消失する最前面のオブジェクトで マスクしたように そのほかの領域が 消失する 線のカラー/線幅はなしに

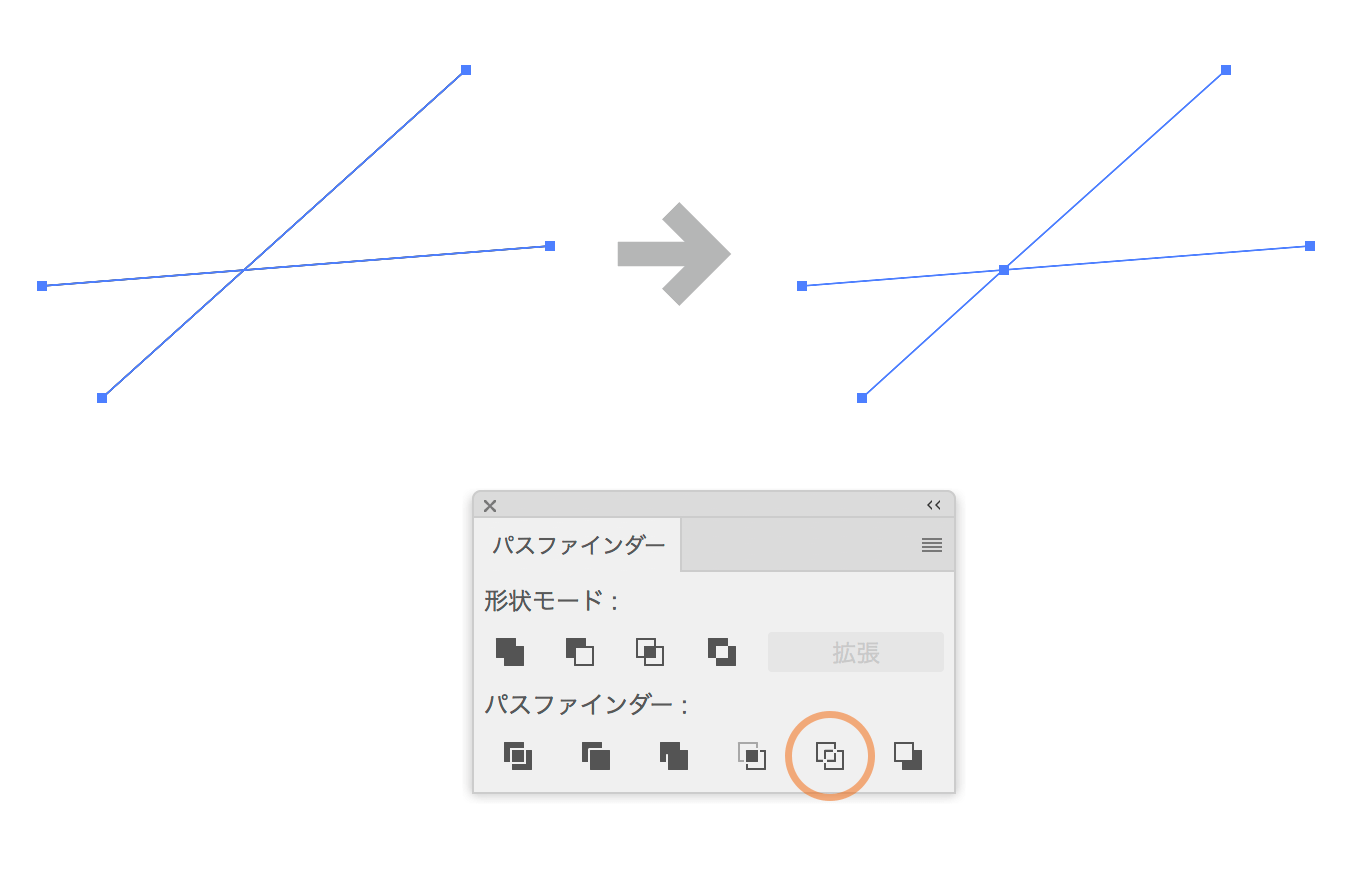

アウトラインOutline塗りのカラーは 線のカラーになる ただし、線幅は0塗りのカラーは 線のカラーになる ただし、線幅は0塗りがなしの場合、 線もなしに
背面オブジェクトで型抜きMinus Back最背面だけでなく、 背面のオブジェクトに 重なった領域が消失する 最背面だけでなく、 背面のオブジェクトに 重なった領域が消失する 線のカラーは保持最背面だけでなく、 背面のオブジェクトに 重なった領域が消失する 線のカラー/線幅は 保持される

描画モードとの併用に注意

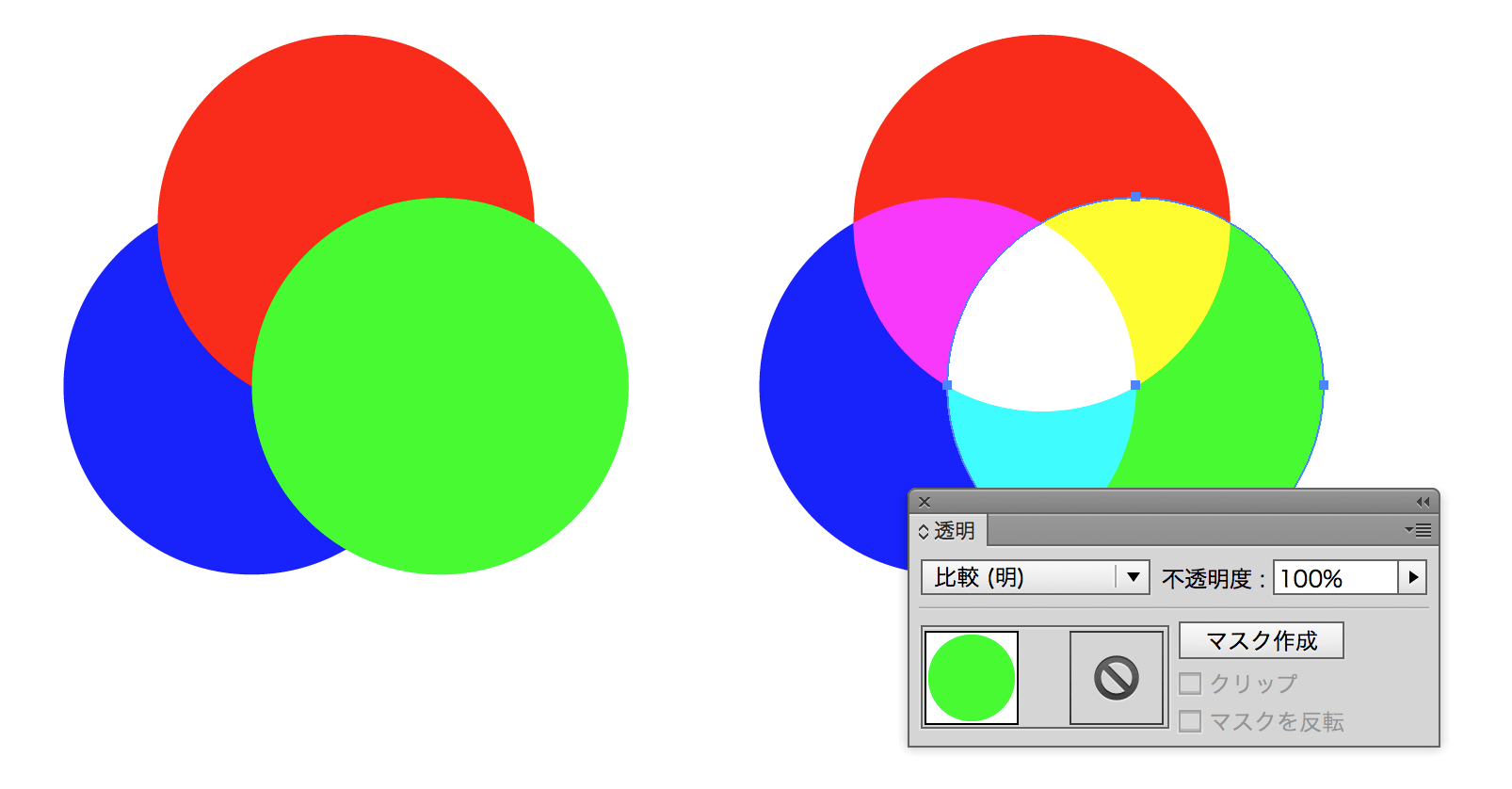

描画モードを使っているとき、予想通りにいかないことがあります。たとえば、次のようなオブジェクトに[分割]を実行すると、重なったオブジェクトの下の部分にオブジェクトが残ってしまいます。

パスファインダーとアピアランス

パスファインダーの各コマンドは、[効果]メニューの[アピアランス]のサブメニューにも用意されています。

パスファインダーを効果として適用できる対象は限られています。

  • グループ
  • レイヤー
  • テキストオブジェクト

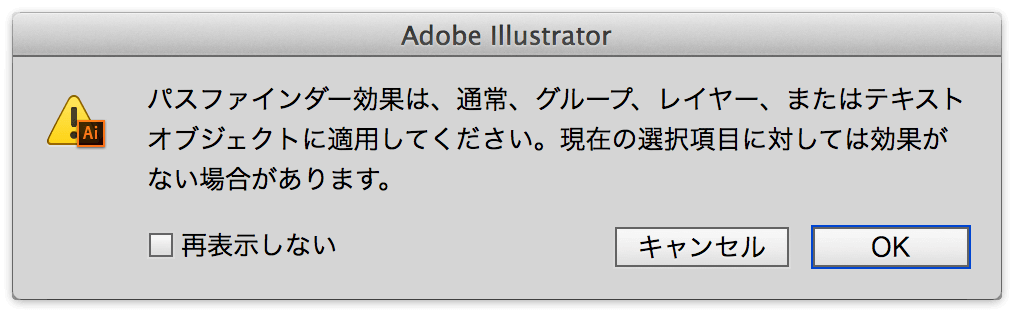

これ以外の場合には、次のようなアラートが表示されます。

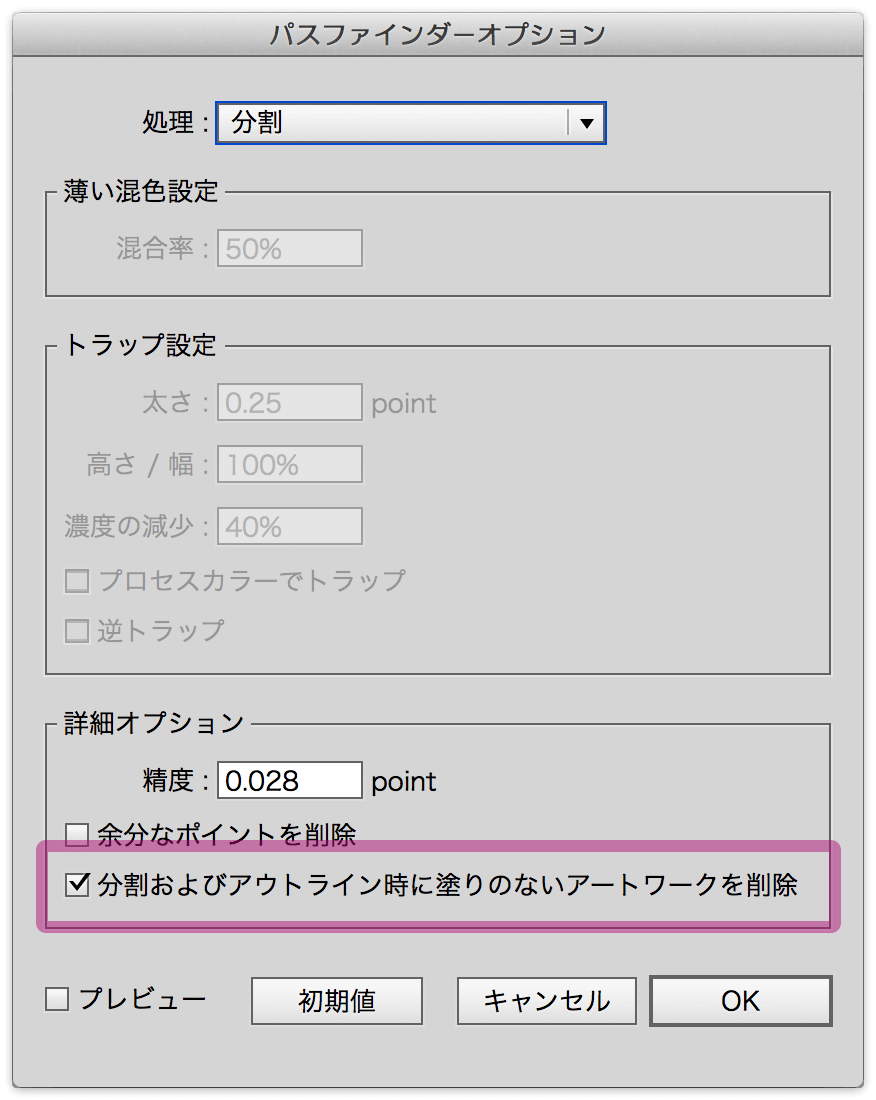

「分割」および「アウトライン」を使用する場合のみ、[塗りのないアートワークを削除]オプションを選択することができます。

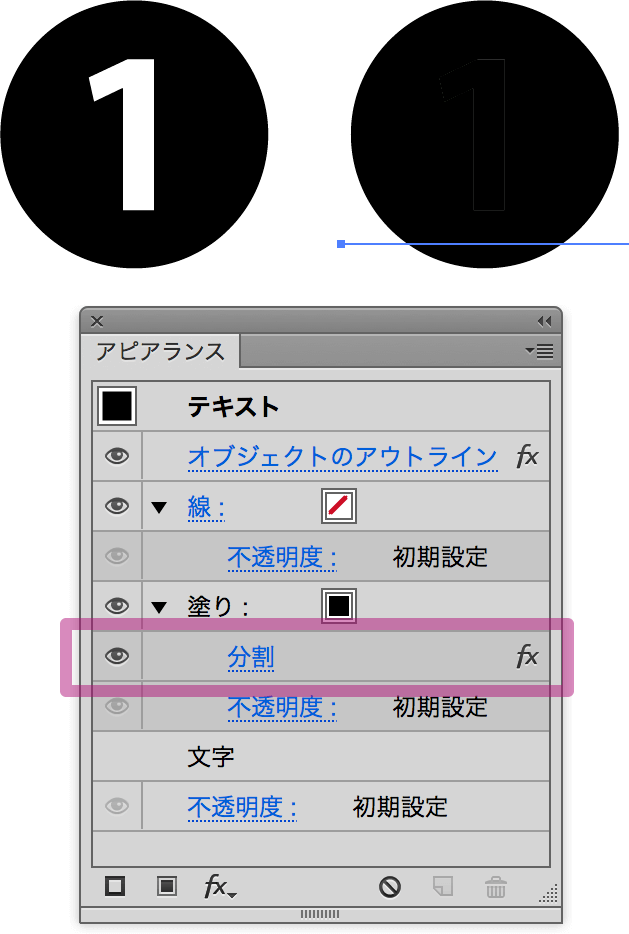

たとえば、黒丸数字の「塗り」アピアランスに対して、[分割]を実行する場合、[塗りのないアートワークを削除]オプションをオフにすると、“窓”が消えます。

言い換えると、ここでは「塗りのないアートワーク」=透過部分なので、透過部分がなくなります。

パスファインダーを効果(アピアランス)として活用にする方法については、改めて記事にしたいと考えています。

今回は参照リンクのみご紹介します。
