Illustratorの[曲線ツール]の使いどころは、カスタマージャーニーマップでの感情曲線の作成

この記事は鷹野雅弘によって執筆されました。
公開日:2018年1月 7日、更新日:2018年1月 8日


Illustratorの[曲線ツール]の使いどころは、カスタマージャーニーマップでの感情曲線の作成です。

クリックだけで曲線を作成し、変更はアンカーポイントをドラッグするだけ。いわゆるベジェ曲線のハンドル操作は不要です。

[曲線]ツールって誰が使うんだろう?と思っていたんだけど、こういうことか、と。

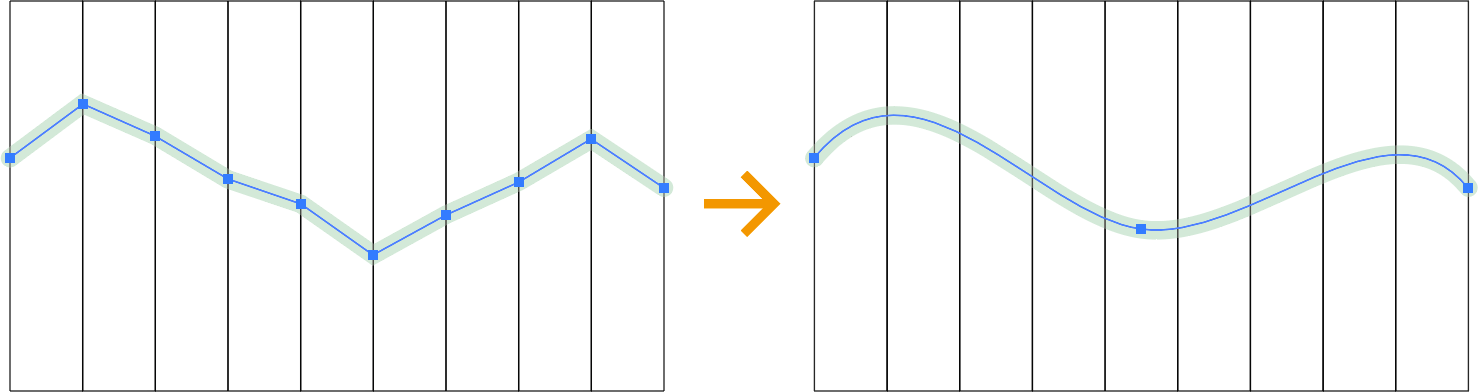

パスの単純化?

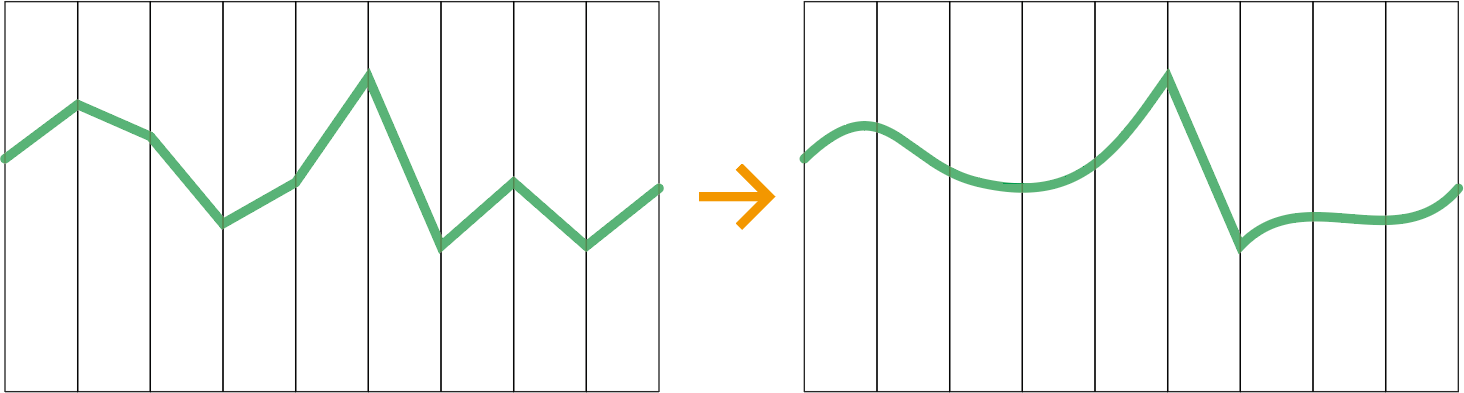

[オブジェクト]メニューの[パス]に[パスの単純化]というコマンドがあります。

これを使うと、それっぽいことができますが、アンカーポイントの数が減ってしまうのでうまくありません。

また、鋭角すぎる角のアンカーポイントが対象にならないことがあります。

アンカーポイントの位置にマーカーを付けたい

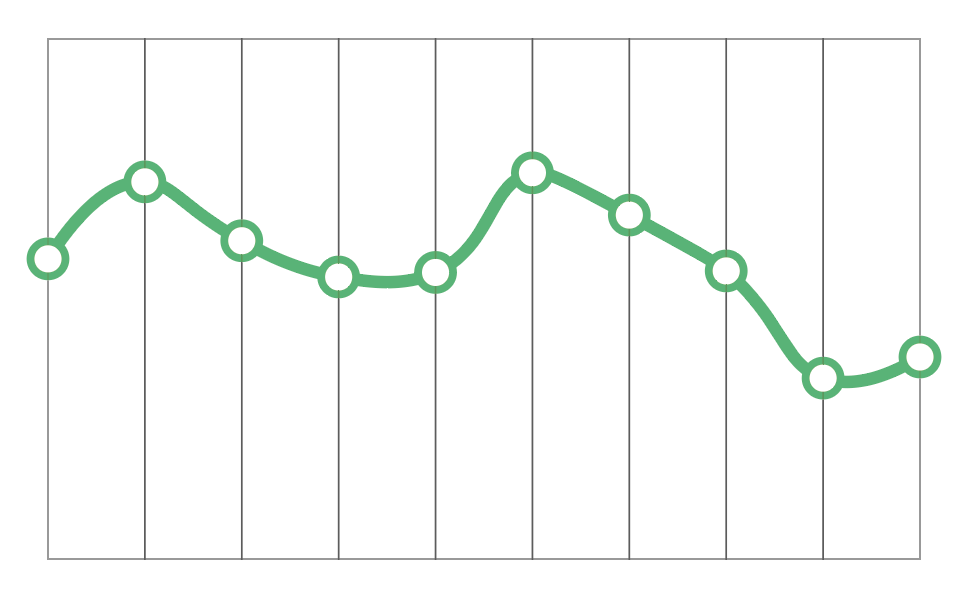

次の図のように、アンカーポイントの位置にマーカーを付けるにはどうすればよいでしょうか?

  • パターンブラシ
  • アンカーポイントだけ残してブラシ
  • スクリプトでアンカーポイントの位置に配置

パターンブラシ

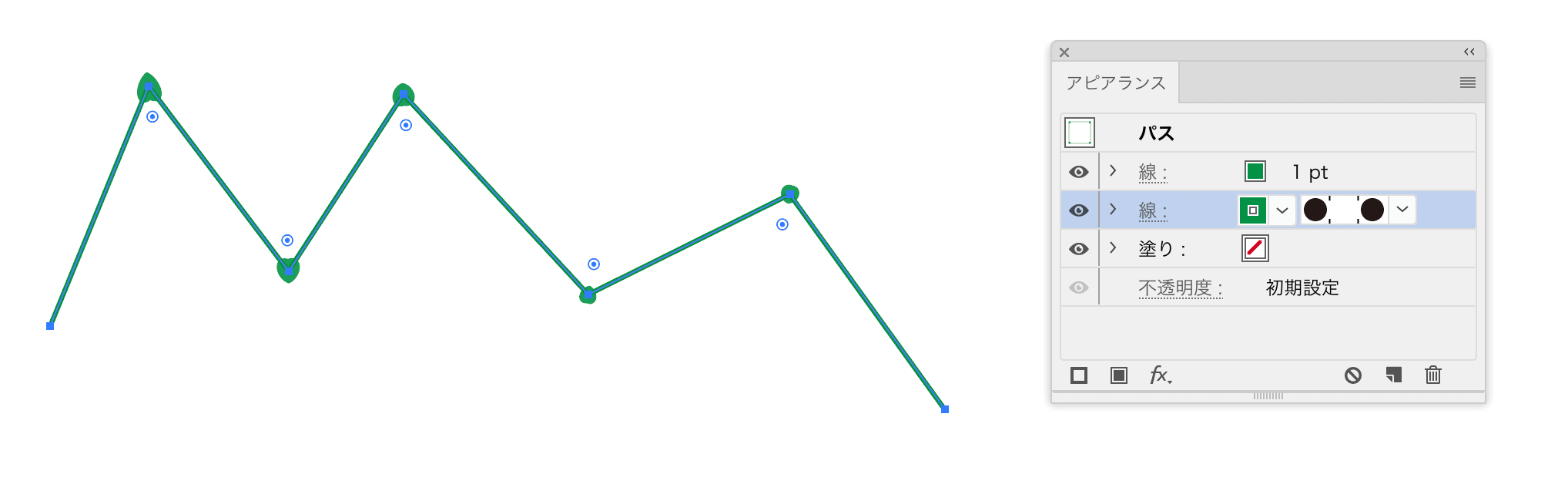

パターンブラシでできそうですが、形状が“いびつ”になってしまいます。

アンカーポイントだけ残してブラシ

Illustratorで多数のアンカーポイント上に一気に同じオブジェクトを置いてみよう。 | BACKSTAGE技術部から拝借したアイデアです。

下準備

アンカーポイントの位置に配置したいアートワークを「散布ブラシ」に登録します。

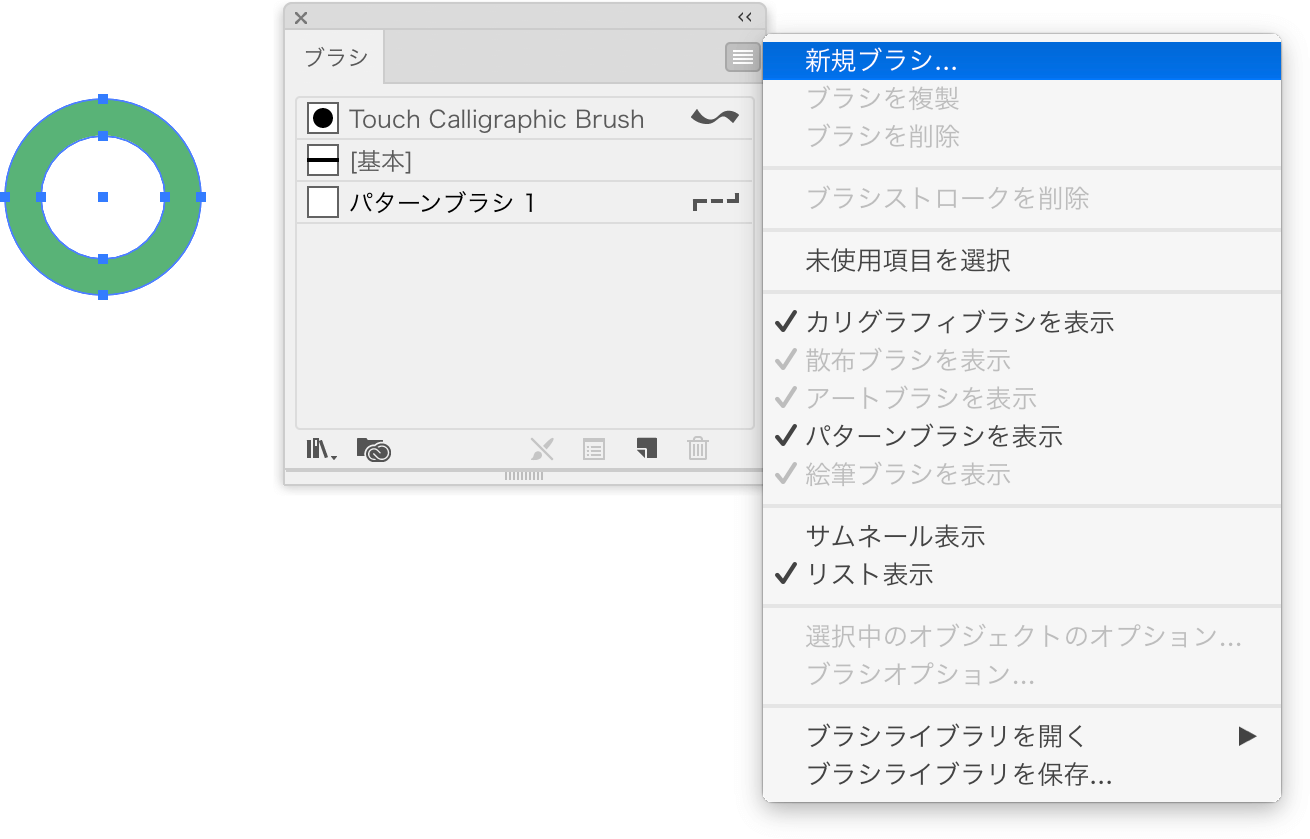

  1. アンカーポイントの位置に配置したいアートワークを選択し、[ブラシ]パネルメニューの[新規ブラシ]をクリック

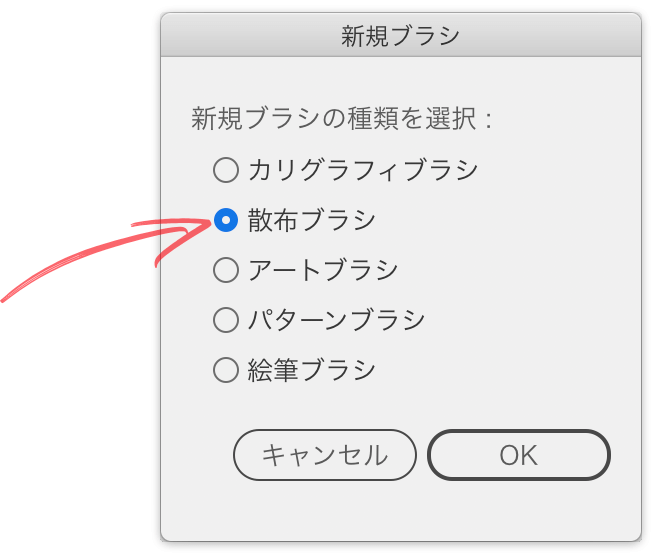

  2. ブラシの種類に「散布ブラシ」を選択

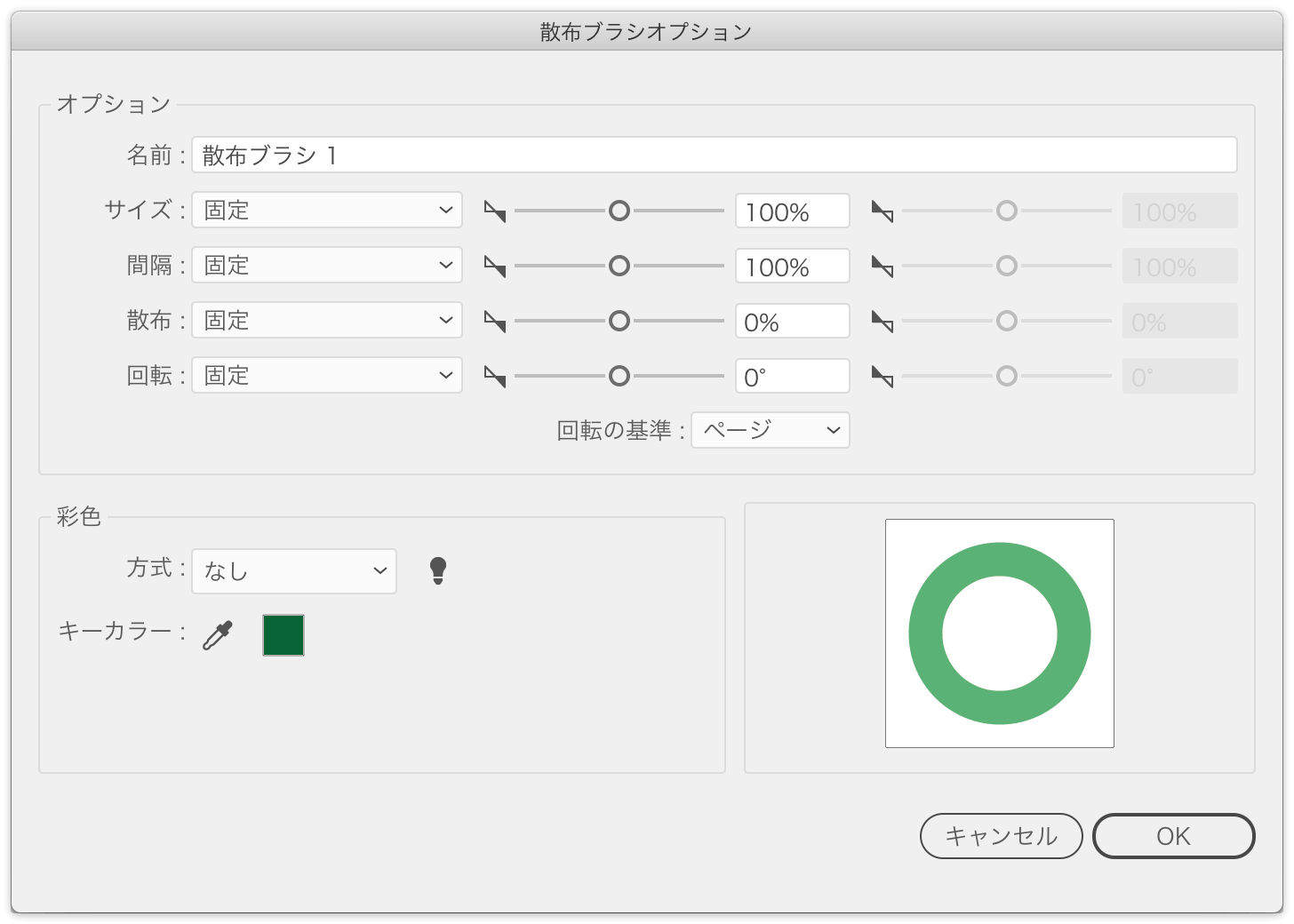

  3. [新規ブラシオプション]ダイアログボックスはそのまま閉じてOK。

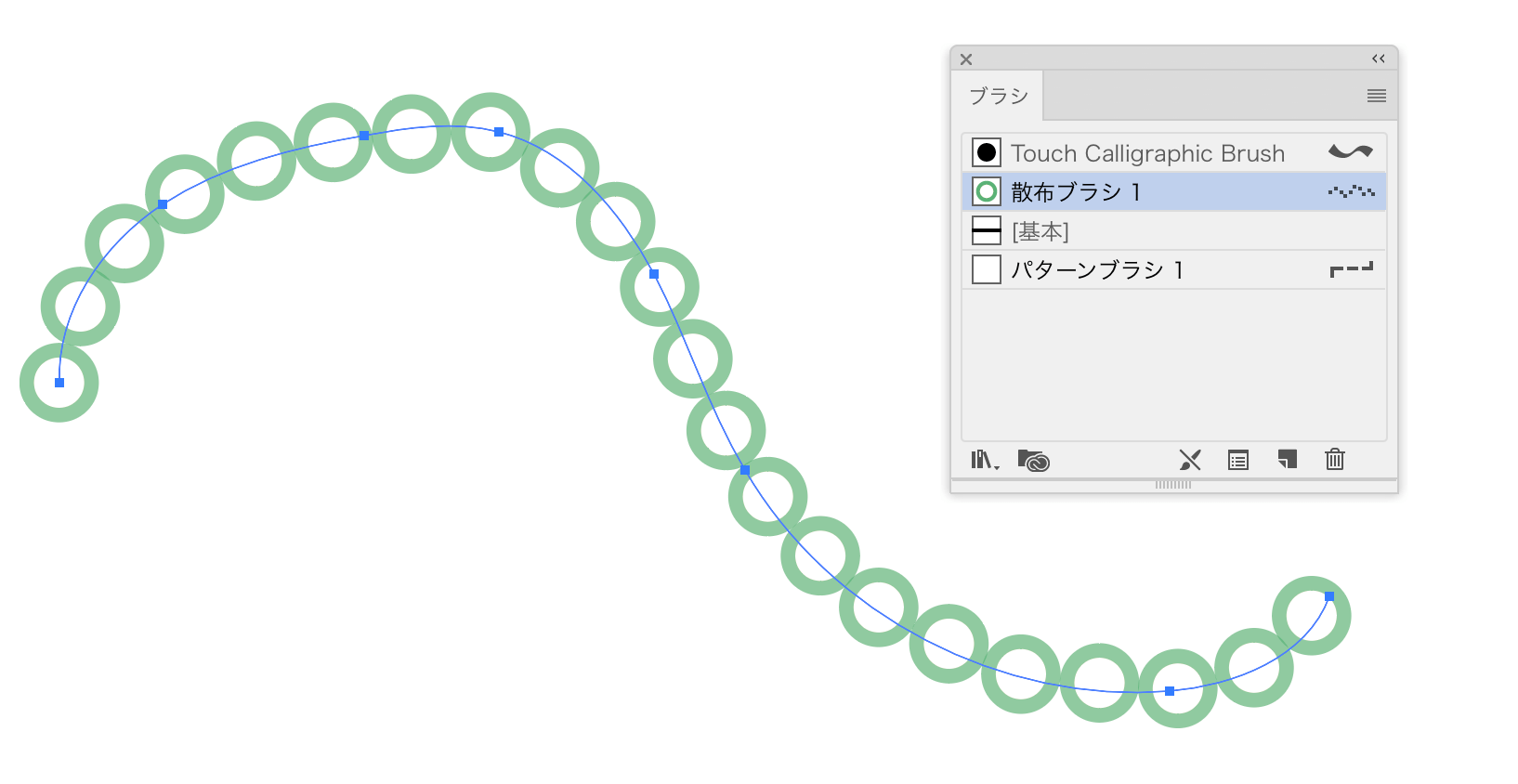

  4. 作成したブラシを適用すると、次のようになります。望んでいるものと異なりますが、[ペンツール]でクリックすると、当初のアートワークのみが出現するようになります。

手順

  1. パスを複製してロック

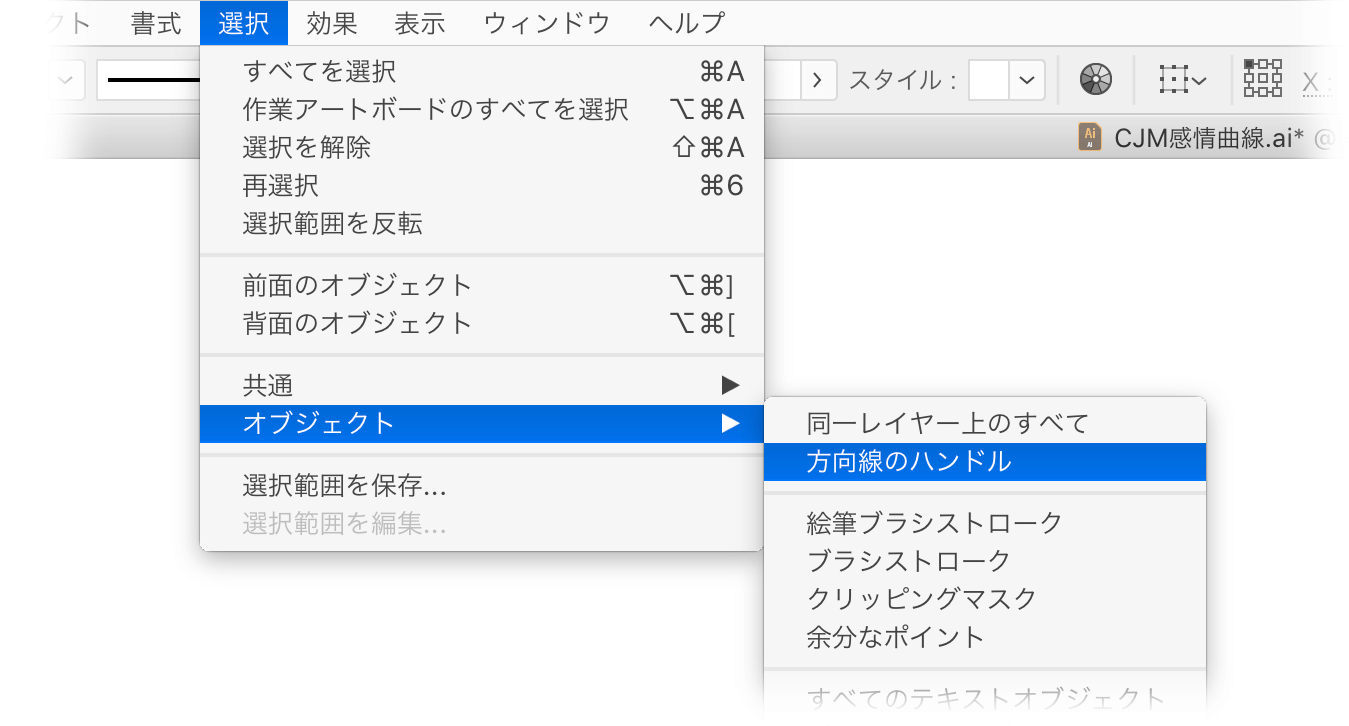

  2. ロックしていないバスを選択し、[選択]メニューの[オブジェクト]→[方向線のハンドル]をクリック

  3. 削除(アンカーポイントのみが残る)

  4. 下準備で作成した散布ブラシを適用

ローカライズ

[方向線のハンドル]を選択して削除したのに残るのはアンカーポイントっておかしくないですか? 曲線の場合には、それぞれのアンカーポイントにハンドルも残ります。

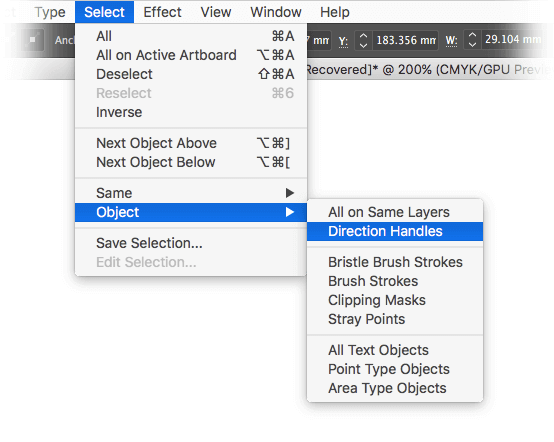

英語版でも「Direction Handles」になっていますが、ここは「セグメント」とするのが正しいです。

スクリプトでアンカーポイントの位置に配置

こちらは複数のオブジェクトを後からシンボルに変換する | 鈴木メモから拝借したアイデア。

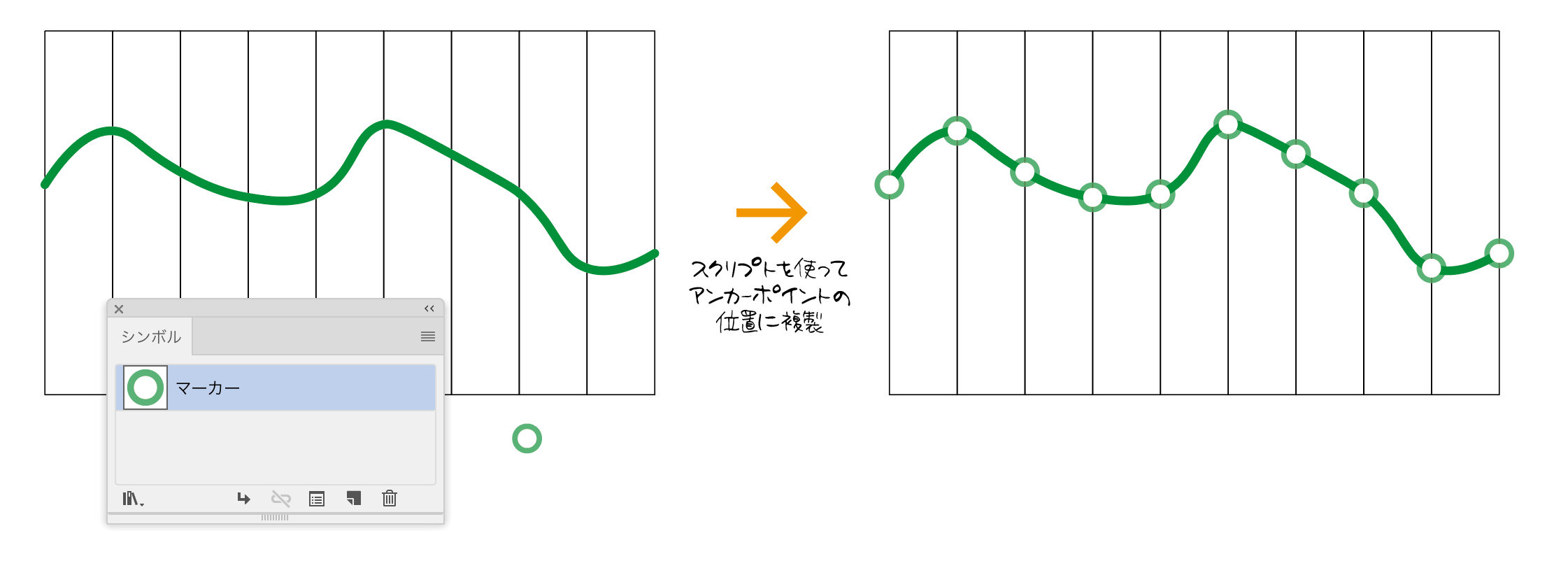

s.h’s pageさんの「選択アンカーの位置に複製」というスクリプトを使い、アンカーポイント上にアートワークを複製します。

あとからの修正を見越して、アートワークはシンボルにしておくのがナイス。多少でも軽くなりますし、意図せず、手を入れてしまうリスクも避けられます。

「アンカーポイントの位置にマーカーを付けたい」のまとめ

どの手段も「これだ!」というものでなく、イケてません。「スクリプトでアンカーポイントの位置に配置」がスマートそうですが、曲線を変更したとき、一緒に移動してくれません。

「パターンブラシでうまいことできればな」と思います。
