ドット点線（中級編）

初級FAQ：丸いドット点線はどうやって作るの？というエントリーでは、線種パレットを使って、（丸い）ドット点線を作る方法をご紹介しました。

ただし、この方法ですと、四角形の角に、ドットが来なかったり、また、均等にならない箇所が出てきます。

次の手順で設定します。

正円を描画し、「塗り：黒、線：なし」に設定します。
「塗り：なし、線：なし」の正方形を作成し、背面に移動します。
2つの図形を選択し、縦方向、横方向ともに中央に揃えます。

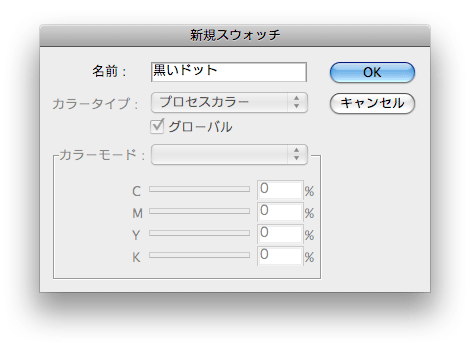

［編集］→［パターン設定］をクリックして、［新規スウォッチ］を開き、名称（「黒いドット」など）を設定します。

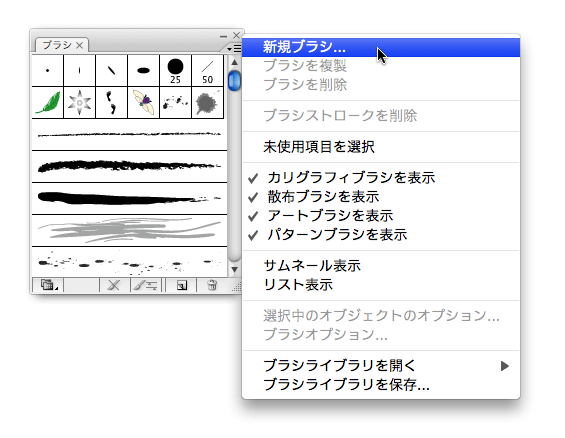

［ブラシ］パレットメニューから［新規ブラシ...］をクリックします。

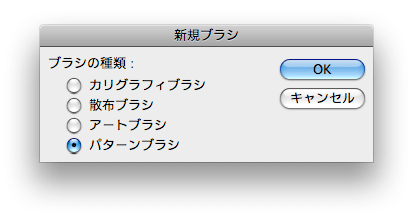

［新規ブラシ］ダイアログボックスが開くので、［ブラシの種類］に「パターンブラシ」を選択します。

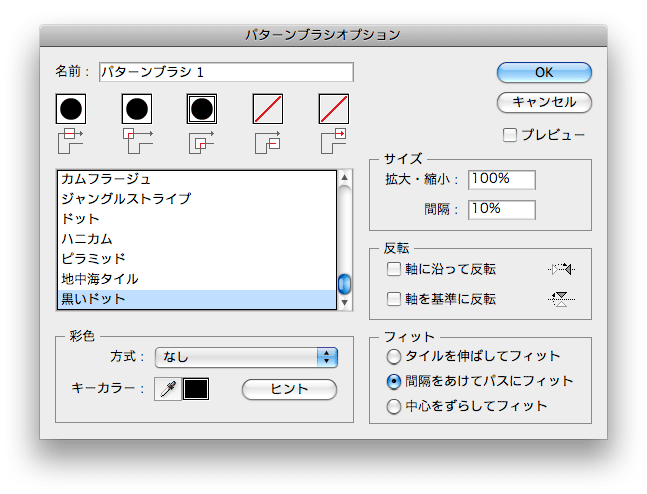

［パターンブラシオプション］ダイアログボックスで、上部にある2つ、または3つのパーツに「黒いドット」を選択し、［フィット］に「間隔をあけてパスにフィット」を選択します。とりあえず、［サイズ］の［間隔］を「10」にしておきます。

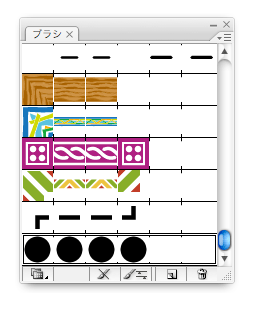

［ブラシ］パレットに新しいブラシが追加されますので、適用したいオブジェクトを選択してから、このブラシをクリックして適用します。

さらにTipsです。

ドットの大きさは線幅に比例します。
ドットにカラーを設定するには、［ブラシ］パレットでブラシをダブルクリックして［パターンブラシオプション］ダイアログボックスを開き、［彩色］の［キーカラー］を設定します。

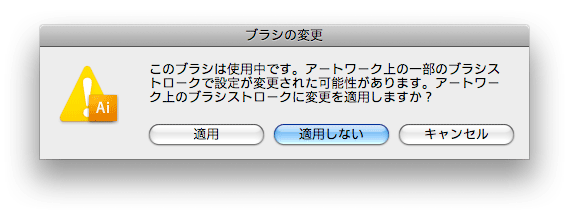

ドットとドットの間隔をあけるには、［ブラシ］パレットでブラシをダブルクリックして［パターンブラシオプション］ダイアログボックスを開き、［サイズ］の［間隔］を調整します。このとき、次のようなメッセージが出ますので［適用］をクリックします。
