Illustratorのデフォルトのパターンスウォッチを使い倒す

この記事は鷹野雅弘によって執筆されました。
公開日:2015年8月15日、更新日:2015年8月29日

Illustratorのパターンの扱いは、Illustrator CS6以降、劇的に改善されています。しかし、従来からある機能の組み合わせによる、デフォルトのパターンスウォッチの応用についてご紹介します。

「ベーシック」パターンを開く

[スウォッチ]パネルメニューの[スウォッチライブラリを開く]→[パターン]→[ベーシック]のサブメニューには「ベーシック_テクスチャ」「ベーシック_ライン」「ベーシック_点」の3つのライブラリが入っています。

ドットやライン、そして、テクスチャのパターンスウォッチが入っています(パネルメニューでスウォッチの大きさを変更)。

図形を変形せずに、パターンのみ(拡大)縮小する

四角形にラインのパターンを適用します。

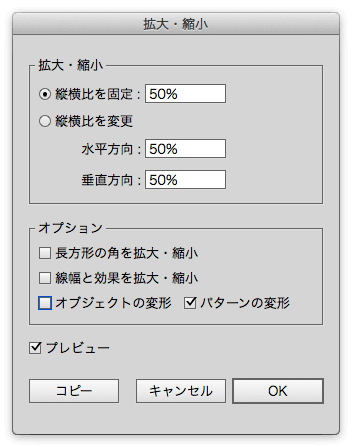

[拡大・縮小]ダイアログボックスを開き、[オブジェクトの変形]オプションをオフにして、[拡大・縮小]を「50%」に設定します。

オブジェクトの大きさは変わらずに、パターンのみが縮小されました。

図形を変形せずに、パターンのみ回転させる

[回転]ダイアログボックスを開き、[オブジェクトの変形]オプションをオフにして、[角度]を「45°」に設定します。

オブジェクトの大きさは変わらずに、パターンの角度のみが変更されました。

ライブカラーを使って着色する

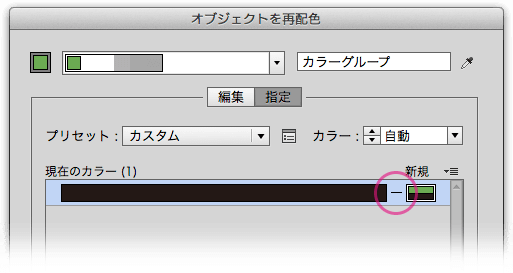

[オブジェクトを再配色]ダイアログボックスを開きます。デフォルトでは、パターンに使われているブラックは、再配色できません。

[配色オプション]を開き、[保持]-[ブラック]オプションをオフにして閉じます。

再配色を実行します。

[スウォッチ]パネルで確認すると、ここまでの変更がパターンスウォッチに反映されていることを確認できます。

図形を移動せずに、パターンの位置のみを移動する

パターンの移動について考えてみましょう。

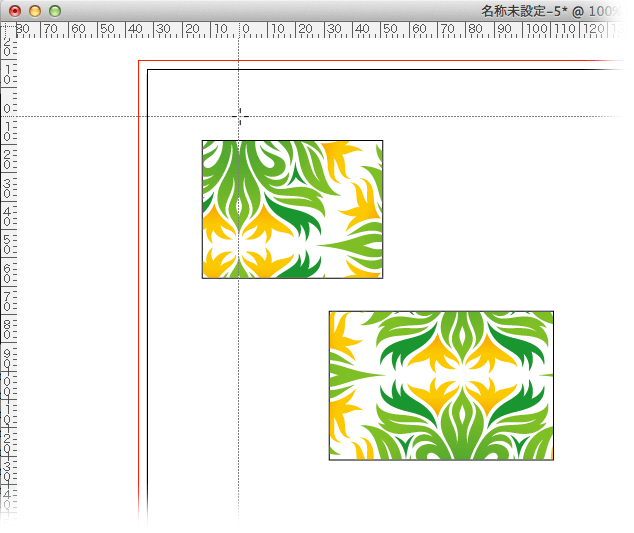

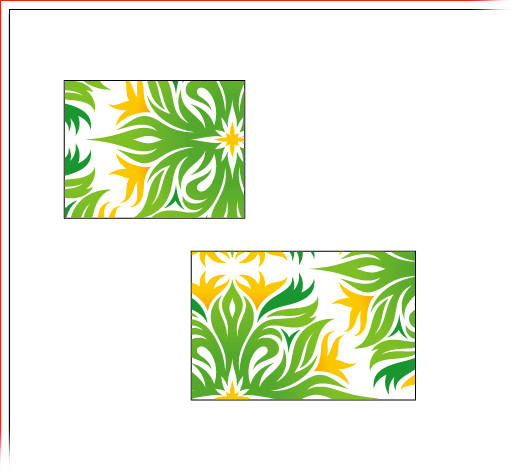

上記のように、パターンが適用されている2つのオブジェクトがある場合、定規の原点を移動すると、すべてのオブジェクトのパターンの位置に影響します。

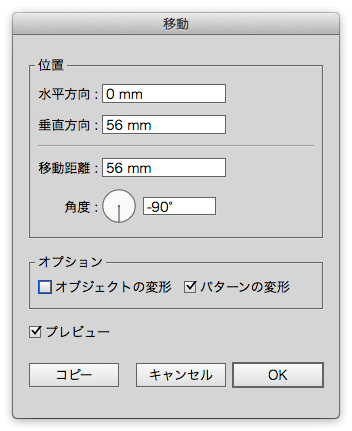

個別にパターンの位置を変更したい場合には、[移動]ダイアログボックスを開き、[オブジェクトの変形]オプションをオフにして、[位置]の値を調整します。

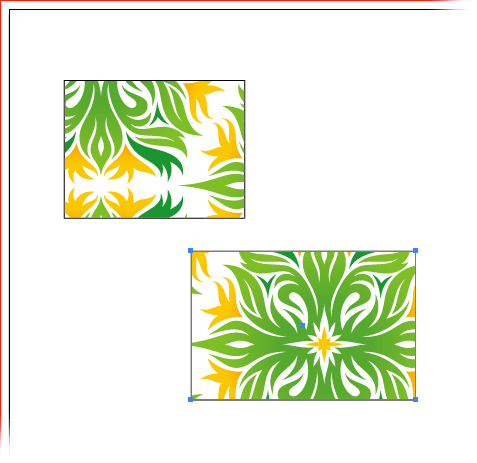

選択したオブジェクトのみ、パターンの位置が変更されます。

キーボードショートカットで移動/拡大・縮小/回転する

[選択ツール]を選択しているとき、[~]キー(USキーボード)、[^](ハット)キー(JISキーボード)を押しながらドラッグするとダイアログボックスを介さずにパターンのみを移動できます。

同様に、[拡大・縮小]ツールを選択時には拡大/縮小、[回転ツール]を選択時には回転します。

Photoshopで開いたときの「つなぎ目」

「Illustrator側でブラシ・スウォッチを適用したオブジェクトを、コピペしてPhotoshopにもっていった場合、Illustrator上では確認されなかったつなぎ目が出てしまう」問題について、こちらのブログで紹介されています。

アピアランスでパターンの変形を行う

パターンの変形(移動/拡大・縮小/回転)は、[変形]効果でも実行できます。これを応用して、文字の増減に応じてサイズが変わる斜線の枠を作ってみましょう。

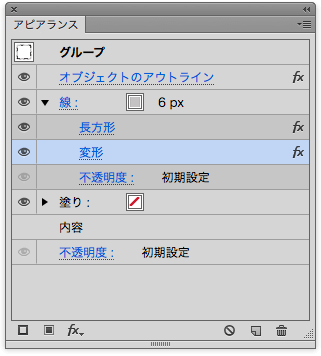

このサンプルでは、2つのテキストオブジェクトをグループ化し、「グループ」に対してアピアランスを設定してます。

線にはパターンスウォッチ、線幅を設定します。「線」アピアランスに対して、[形状に変換(長方形)]効果を適用して枠にします。

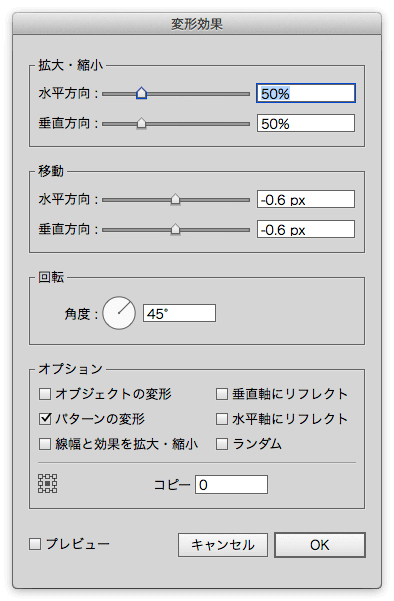

また、[変形]効果で[拡大・縮小]、[移動]、[回転]などを設定し、[オプション]の[オブジェクトの変形]オプションをオフにします。これで、オブジェクトそのものは変形せず、線に適用したパターンスウォッチのみが変形します。

グループ編集モードで、個々のテキストオブジェクトを移動すると、それに応じて枠が変形します。

なお、[変形]効果で次の3つのオプションが可能なのは、Illustrator CS6以降です。

  • 線幅と効果も拡大縮小
  • オブジェクトの変形
  • パターンの変形
CS5までCS6以降
拡大縮小
移動
回転
コピー
垂直軸にリフレクト
水平軸にリフレクト
基準点
ランダム
オブジェクトの変形
パターンの変形
線幅と効果を拡大・縮小
