Illustratorの破線：角をカチッと揃えるにはパターンブラシを使う（ダウンロードあり）

この記事は鷹野雅弘によって執筆されました。

公開日：2007年9月25日、更新日：2014年4月17日

Illustratorの［線］パレットで破線を設定すると、次のように角がマチマチになってしまいます。

Illustratorの［線］パレットで作成した破線

Illustrator 10までは［ウィンドウ］メニューの［ブラシライブラリ］→［縁飾り］を選択して、［縁飾り］パレットを表示すると、その中に「破線」という設定があります。

Illustrator 10の［縁飾り］パレット

これを利用すると、四隅がきちんとコーナーになります。この「破線」は、コーナー用、辺用に「パターンブラシ」を利用しています。

「破線」パターンブラシオプション

ちなみに、このパターンブラシは、次の3つのパターンで作成されています。

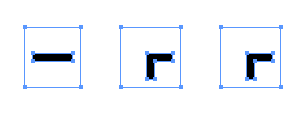

パターンブラシを構成するパターン

そのまま使えるように、Illustrator 10形式のファイルをおいておきます。このブラシはIllustrator CS以降、消えてしまいましたが、次バージョンではデフォルトで格納して欲しいところです。

追記：

Illustrator CS5では線に関して、さまざまな強化が行われています。
