Illustratorで指定した角のみを角丸にしたい

この記事は鷹野雅弘によって執筆されました。
公開日:2013年6月11日、更新日:2016年5月16日

本日のDTP Festa in Tokyo 2013 June終了後、次の質問をいただきました。

アピアランスを使って、ひとつの角だけを丸めることはできますか?


思いつくのは次の2つです。

  • はさみツールで切って[角を丸くする]効果を適用、その後、パスファインダーの合体でオブジェクトを結合
  • Xtream Pathの[円弧面取りツール]を使う

はさみツールで切って[角を丸くする]効果を適用、その後、パスファインダーの合体でオブジェクトを結合


  1. [はさみツール]を選択し、赤い丸の中心点でクリック(便宜上、異なるカラーにしています)
  2. [角を丸くする]効果を適用する
  3. [オブジェクト]メニューの[アピアランスを分割]を実行する
  4. 2つのオブジェクトを選択し、[パスファインダー]パネルの[合体]をクリック

追記(2013年):

@gladdesignさんから補足いただきました。[オブジェクト]メニューの[アピアランスを分割]を実行する のステップが抜けていたので、追記しました。

Xtream Pathの[円弧面取りツール]を使う

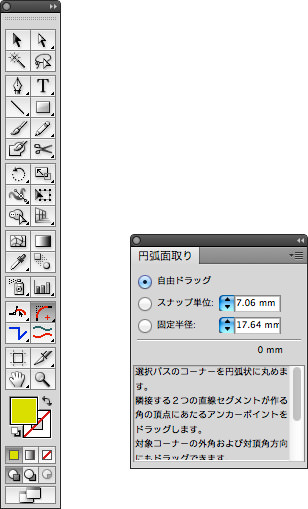

Xtream Pathをインストールすると、[円弧面取りツール]ほか、4つのツールがツールボックスに現れます。

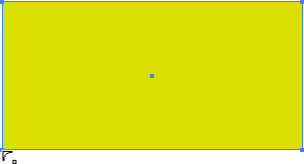

使い方はカンタン。角を丸めたいアンカーポイントにスナップさせて、

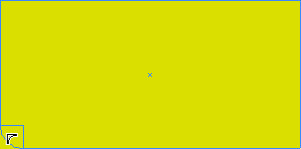

ドラッグするだけ。オブジェクトを分割する必要はありません。


なお、[円弧面取りツール]には、次の3つのオプションがあります。

  • 自由にドラッグ
  • スナップ単位
  • 固定半径

追記(2013年6月12日):

ひらめさんからツイートいただきました。

おっと、これは見逃していました。AI | PICTRIX BetaBoxでは、たくさんのJavaScriptが公開されていますね。

R_Cornerの方は、上記ページにダウンロードがないので、こちらをクリック...と思ったらリンクが切れていました。

次のエントリーの最下部、「AI_js_01.zip 上記スクリプトのパック」でダウンロードできます。


フォルダーごと、Illustratorアプリケーションと同じ階層になる「プリセット」→「ja_JP」→「スクリプト」に入れると、[ファイル]メニューの[スクリプト]のサブメニューに表示されます。

数値指定はmm単位。入力後、tabキーを押すと更新されます。

ひらめさん、ありがとうございました!

追記(2013年12月22日):

追記(2014年1月21日):ライブコーナー

Illustrator CC(17.1)アップデートで追加された「ライブコーナー」機能によって、指定した角のみを角丸することがラクにできるようになりました。

追記(2014年3月29日):

ちょっと古い記事なんですが、斬新な発想を見つけました。

追記(2014年6月):

Illustrator CC 2014では、ライブコーナーにさらに改良が加えられています。

追記(2015年1月15日):

「7日間イラストレーター超速マスター」さんの手順を使うと、冒頭でご紹介している「はさみツールで切る」よりも少しラクな感じです。

ただし、2つ注意点があります。

  • 線(または塗り)を「なし」にしておくこと
  • アピアランスを分割を行うこと

改めて、手順を書き出すと、次のようになります。

  1. 長方形を描画する
  2. 線を「なし」に設定する(/)
  3. ひとつのアンカーポイントを選択して[カット](command+X)
  4. [前面にペースト](command+F)
  5. [角を丸くする]効果を適用
  6. [オブジェクト]メニューの[アピアランスを分割]
  7. 2つのオブジェクトを選択する(command+A)
  8. [オブジェクト]メニューの[パス]→[連結]をクリック(command+J)

まとめ

種別手法対応バージョン
基本機能はさみツールで切る[角を丸くする]効果パスファインダー合体どのバージョンでも可能
ひとつのアンカーポイントをカットパスの連結どのバージョンでも可能
ライブコーナーIllustrator CC以降
ライブシェイプIllustrator CC 2014以降
プラグインXtream Pathの[円弧面取りツール]有償のプラグインが必要
スクリプトR_Corner(PICTRIX)どのバージョンでも可能
角を丸くする+(s.h's page)どのバージョンでも可能
アピアランスRound Corners Quickly in Illustrator(CreativePro.com)どのバージョンでも可能
