グループアピアランスで作る二重に伸び縮みする囲み

この記事は鷹野雅弘によって執筆されました。
公開日:2016年1月20日、更新日:2020年10月27日


次のようなパーツの制作方法について考えてみます。

白い枠、青い枠が連動して伸縮するようにしてみましょう。

アピアランスを使わない場合

アピアランスを使わない場合には、4つのパーツで作成します。

  • 青い四角形
  • 白い角丸四角形
  • テキスト「管理番号」
  • テキスト「A12345」

「A12345」は、番号が変わったり、また、増減する可能性がありますが、その度、四角形の大きさ、および、それを包含する青い四角形にも影響します。

アピアランスを使った解決方法

手順

2つのオブジェクト、および、それをグループ化したものにそれぞれアピアランスを設定することで解決します。

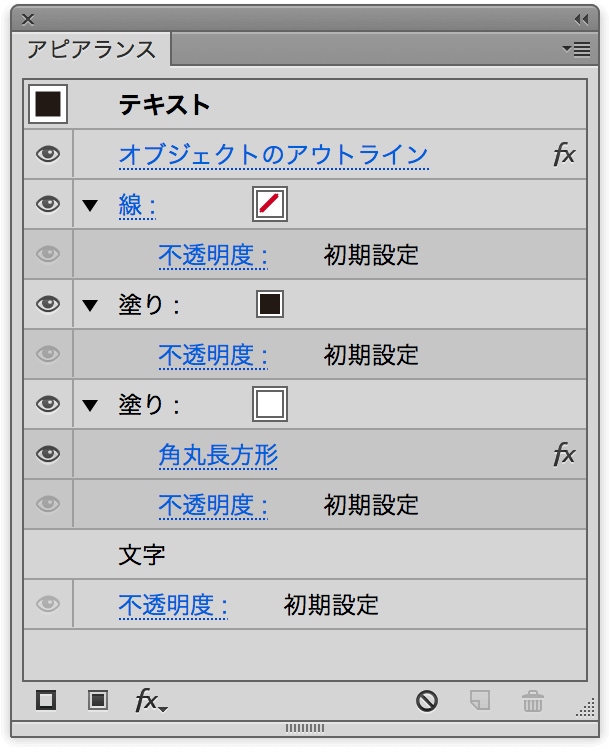

  • 「A12345」に、[形状に変換]で白い角丸四角形を付加する

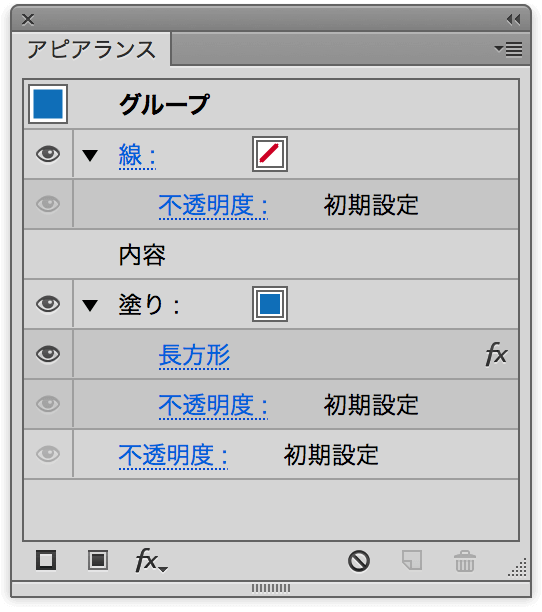

  • 「A12345」と「管理番号」をグループ化し、[形状に変換]で青い四角形を付加する

ポイント

テキストを四角形の 上下のアキを統一するため、[オブジェクトのアウトライン]効果を加え、「テキストのアウトライン」を仮適用します。
