Illustratorで折りトンボを作る（修正あり）

この記事は鷹野雅弘によって執筆されました。

公開日：2011年11月23日、更新日：2014年3月 6日

先日、『10倍ラクするIllustrator仕事術』の表紙データをIllustratorで作りました。

全体のトンボとは別に、背表紙の部分に縦線（折りトンボ）が必要になるわけですが、~~この場合には、まず、環境設定の［一般］カテゴリで［日本式トンボを使用］のチェックをはずします。~~

トンボを作成すると、次のようになりますが、

［日本式トンボを使用］のチェックをはずした状態でトンボを作成すると、次のように8本のラインが作成されます。水平のラインは不要なので、グループ解除してから削除します。

追記（2011年11月24日）：

こちらのエントリーについて、出力に近い方々からダメ出しをいただきました。センタートンボを移動コピーするのがベストプラクティスのようです。

CTP現場などではトンボを含めたサイズ https://d.pr/ljXn でテンプレートを用意してる場合もあったり、DTPer全員が賢い訳じゃないのでエラー予防の為「トンボを含めたサイズ以上のオブジェクトを置かない」と指導する場合もありまして...

れれれの（@rerereno）さんから：

背厚の中心は必ずセンターにこないとダメなので、センタートンボを移動コピーで作成させます。あとキャプチャのようにズレや長さが均一でないと、アートボードサイズがいい加減なとき面付け時の位置取りに難儀します。

コメント、アドバイスありがとうございました。

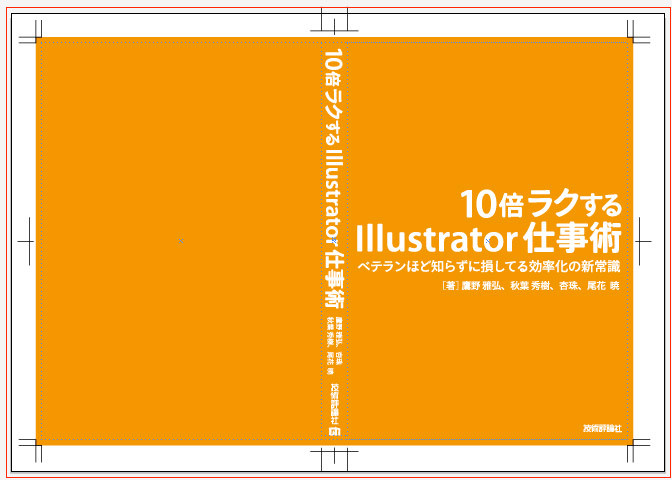

こちらはNG例。
