パスのオフセットの挙動の違い(Illustrator CS3とIllustrator CS4/CS5)

この記事は鷹野雅弘によって執筆されました。
公開日:2010年12月27日、更新日:2014年3月 6日


塗り足しを行うときに使うパスのオフセットですが、バージョンによって挙動が異なります。

  1. 四角形を作成する

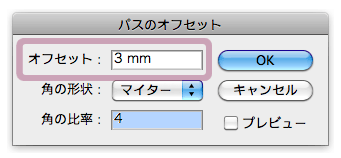

  2. [オブジェクト]メニューの[パス]→[パスのオフセット]をクリックして、[オフセット]に「3」(mm)と入力して[OK]をクリックする

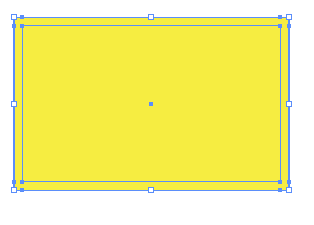

Illustrator CS5/CS4/CS2

  • オフセットされたオブジェクトのみが選択された状態になる
  • オフセットされたオブジェクトは元の図形の背面に作成される
  • 四角形の場合には、アンカーポイントは4つのみ

Illustrator CS3

  • オフセットされたオブジェクトと元の図形が両方とも選択される
  • オフセットされたオブジェクトは元の図形の背面に作成される(これは同じ)
  • 四角形の場合には、アンカーポイントは12個になる(元の図形の延長線上に追加されてしまう)


パスファインダー合体時に余分なポイントを削除するで解決(=不要なアンカーポイントを削除)できますが、一旦、選択解除してオフセットされた図形のみを選択しないと、オリジナルの図形が消えてしまいますのでご注意ください。
